내부반송펌프 카탈로그
SHP Series
삼진 수중펌프 SHP 시리즈는 최대의 합리적인 설계를 기초로 연구 개발한 높은 신뢰성과 내구성 및 경제성을 가진 고효율의 수중펌프로써 내부 순환 및 저 양정의 중계펌프 게이트 펌프에 사용할 수 있고 기타 양정 3m 이하, 대 유량의 배수 및 취수를 필요로 하는 곳에 광범위하게 적용될 수 있으며 철저한 품질관리가 되고 있는 생산 라인에서 제작되는 우수한 품질의 수중펌프입니다. 일반 사양의 모델에서 펌핑 가능한 액체의 최고 온도 40℃이나 특수 사양 제품은 90℃의 액체까지 펌핑할 수 있고 폭발 위험성이 있는 곳에 사용할 수 있는 방폭형 제품도 생산이 가능합니다. 최신의 유체 설계를 기초로 한 이론과 컴퓨터 프로그램을 이용하여 제작된 펌프는 신뢰성 있는 작동과 높은 효율을 보증합니다.
특징
- 간단한 구조 및 고효율
- 삼진 수중펌프는 모터와 펌프가 치밀한 조화를 이루고 있고 최소한도로 부품 수를 줄여 모터와 펌프의 구조를 단순화해 펌프의 분해 조립이 용이하고 표준화된 각 부품의 호환성이 뛰어나 관리가 효율적입니다. 펌프는 최신의 유체 설계를 기초로 컴팩트 하게 설계되어 고 효율로 고성능을 발휘합니다.
- 간단한 설치
- 삼진 수중펌프는 펌프장에 설치된 수중펌프를 점검 및 보수를 위해 인양할 경우 볼트, 패킹 등의 해체 작업 없이 간단하게 인양 설치할 수 있습니다. 특수 설계된 자동 탈착 장치를 부착하고 가이드 바로 펌프를 올리고 내려 설치가 가능하므로 만수 탱크 내에 펌프 설치가 용이합니다.
- 펌프장 공사비 및 설비비 절감
- 삼진 수중펌프는 모터와 펌프가 일체형으로 제작되어 수중에 설치되므로 지상 구조물이 불필요하여 펌프장의 초기 투자비 및 공사비, 간단한 펌프 설치 및 배관으로 인한 설비비를 절감할 수 있다.
- 유지 보수 용이
- 삼진 수중펌프는 자동 탈착 시스템을 사용하여 펌프의 해체 및 설치 등을 손쉽고 신속하게 수행할 수 있으므로 유지 보수가 용이합니다.
- 저소음 저진동
- 삼진 수중펌프는 모터와 펌프가 일체형으로 제작되어 수중에 설치되므로 펌프 가동 시에 발생되는 소음 및 진동을 줄일 수 있어 환경친화적입니다.
용도
내부순환저 양정의 대유량 급배수관계 용수저 양정의 우수 배재용 (수문 일체형)놀이 공원 등에서의 강제 수류 발생용

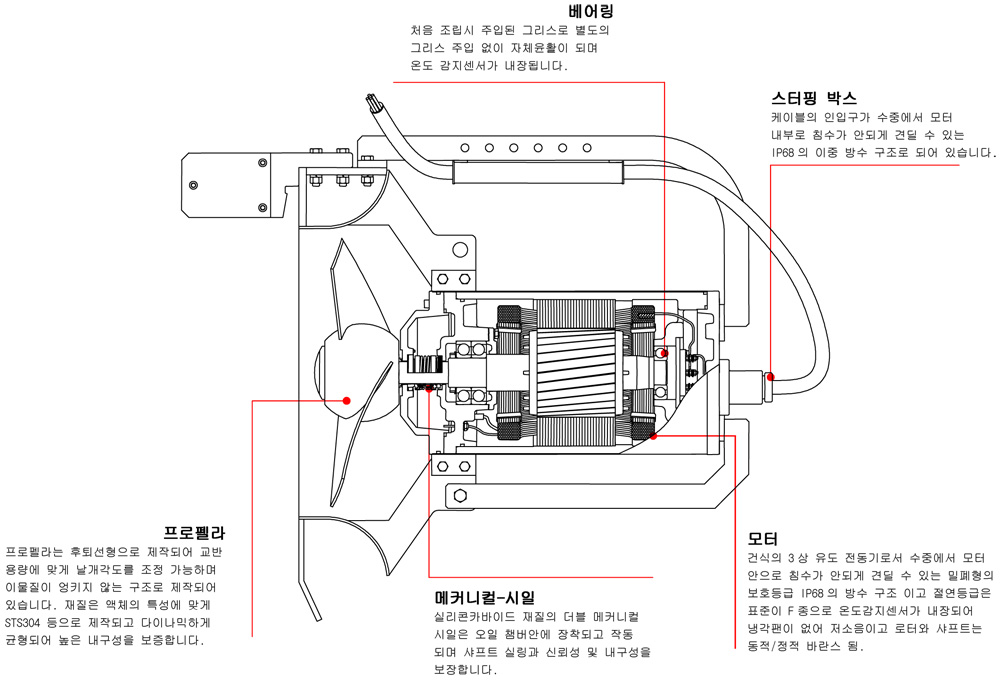

기술사양

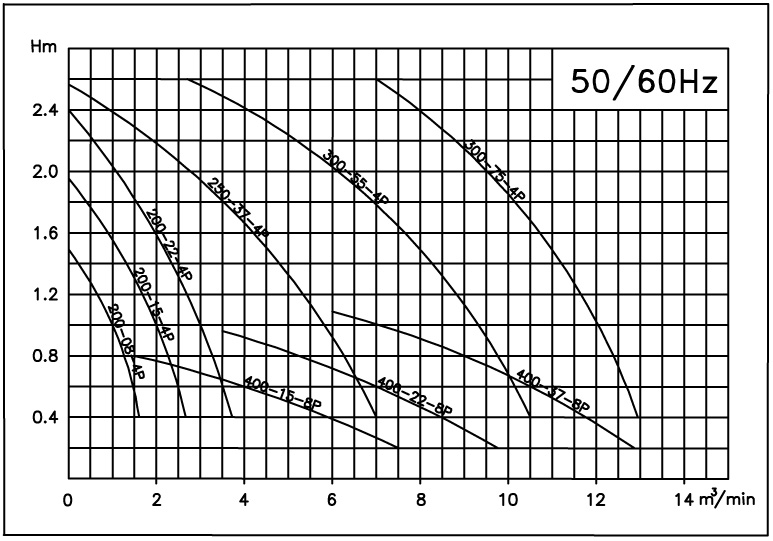

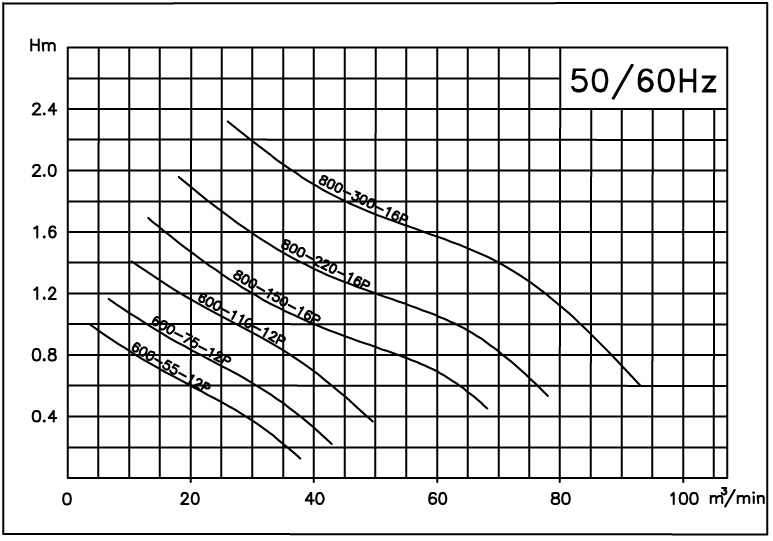

성능곡선
표준사양
| 구경 (mm) | 형식 Model | 출력 (㎾) | 양정 (m) | 유량 (㎥/min) | 극수 (P) |
|---|---|---|---|---|---|
| 200 | SHP-200-08-4P | 0.75 | 1 | 1 | 4 |
| SHP-200-15-4P | 1.5 | 1 | 2 | 4 | |
| SHP-200-22-4P | 2.2 | 1 | 3 | 4 | |
| 250 | SHP-250-37-4P | 3.7 | 1.5 | 4.5 | 4 |
| 300 | SHP-300-55-4P | 5.5 | 1.5 | 8 | 4 |
| SHP-300-75-4P | 7.5 | 1.5 | 11 | 4 | |
| 400 | SHP-400-15-8P | 1.5 | 0.6 | 4 | 8 |
| SHP-400-22-8P | 2.2 | 0.6 | 7 | 8 | |
| SHP-400-37-8P | 3.7 | 0.8 | 9 | 8 | |
| 600 | SHP-600-55-12P | 5.5 | 0.6 | 20 | 12 |
| SHP-600-75-12P | 7.5 | 0.6 | 32 | 12 | |
| SHP-600-110-12P | 11 | 0.8 | 36 | 12 | |
| 800 | SHP-800-150-16P | 15 | 1 | 40 | 16 |
| SHP-800-220-16P | 22 | 1.2 | 55 | 16 | |
| SHP-800-300-16P | 30 | 1.4 | 70 | 16 |
전원( Power source ) : 3Phase-50/60Hz–200/220/380/440/460

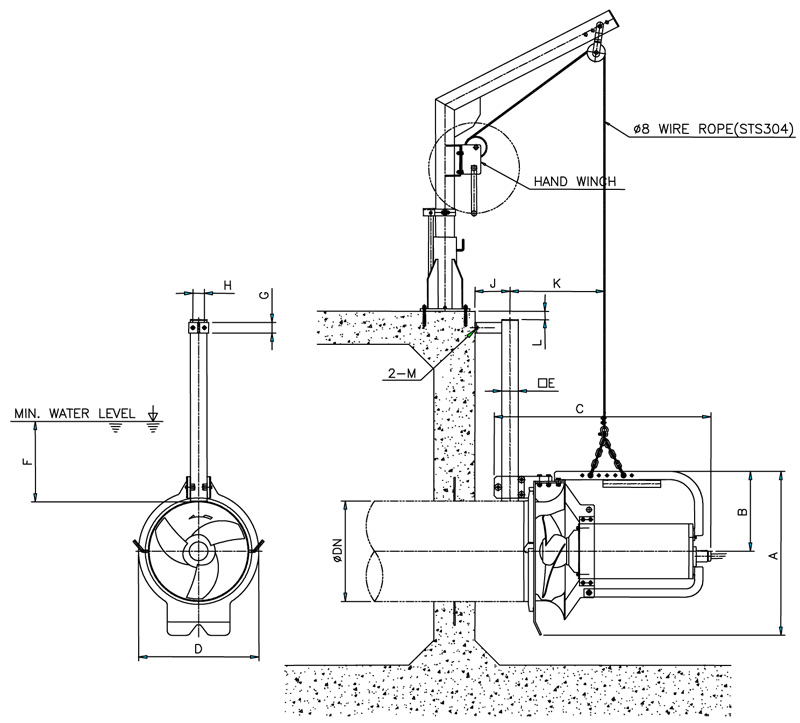

외형치수
| DN | 형식 | A | B | C | D | E | F | G | H | J | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 200 | SHP-200-08-4P | 410 | 235 | 655 | 336 | 60 | 400 | 65 | 70 | 130 | 265 | 50 | 2-M12 |
| SHP-200-15-4P | 410 | 235 | 700 | 336 | 60 | 400 | 65 | 70 | 130 | 265 | 50 | 2-M12 | |
| SHP-200-22-4P | 410 | 235 | 700 | 336 | 60 | 400 | 65 | 70 | 130 | 265 | 50 | 2-M12 | |
| 250 | SHP-250-37-4P | 501 | 265 | 808 | 455 | 60 | 400 | 65 | 70 | 130 | 380 | 50 | 2-M12 |
| 300 | SHP-300-55-4P | 612 | 335 | 948 | 455 | 60 | 400 | 65 | 70 | 130 | 443 | 50 | 2-M12 |
| SHP-300-75-4P | 612 | 335 | 948 | 455 | 60 | 400 | 65 | 70 | 130 | 443 | 50 | 2-M12 | |
| 400 | SHP-400-15-8P | 699 | 349 | 834 | 537 | 60 | 800 | 65 | 70 | 130 | 330 | 50 | 2-M12 |
| SHP-400-22-8P | 699 | 349 | 904 | 537 | 60 | 800 | 65 | 70 | 130 | 400 | 50 | 2-M12 | |
| SHP-400-37-8P | 699 | 349 | 904 | 537 | 60 | 800 | 65 | 70 | 130 | 400 | 50 | 2-M12 | |
| 600 | SHP-600-55-12P | 995 | 485 | 1263 | 730 | 100 | 1000 | 65 | 70 | 200 | 523 | 50 | 2-M12 |
| SHP-600-75-12P | 995 | 485 | 1263 | 730 | 100 | 1000 | 65 | 70 | 200 | 523 | 50 | 2-M12 | |
| SHP-600-110-12P | 995 | 485 | 1313 | 730 | 100 | 1000 | 65 | 70 | 200 | 573 | 50 | 2-M12 | |
| 800 | SHP-800-150-16P | 1260 | 1167 | 1370 | 1080 | 100 | 1500 | 65 | 70 | 250 | 590 | 50 | 2-M14 |
| SHP-800-220-16P | 1260 | 1167 | 1370 | 1080 | 100 | 1500 | 65 | 70 | 250 | 590 | 50 | 2-M14 | |
| SHP-800-300-16P | 1260 | 1167 | 1460 | 1080 | 100 | 1500 | 65 | 70 | 250 | 680 | 50 | 2-M14 |
