SMS SeriesSubmersible Mixers
삼진 수중 믹서 SMS 시리즈 및 SMG 시리즈는 고효율의 프로펠러에 의해 강력한 제트 선회류를 형성하여 적은 동력으로 최대의 교반 효과를 발휘할 수 있도록 연구 개발한 높은 신뢰성과 내구성 및 경제성을 가진 고효율의 교반 장치로서 일반적인 대형 교반 조나 변형 교반조 또는 탈질 탈인의 혐기조의 교반 및 산화구 처리 등에 사용할 수 있고 기타 상하수도 처리설비 및 환경 설비 등에 교반 및 침전 방지 등을 필요로 하는 곳에 광범위하게 적용할 수 있습니다. 0.4kW부터 30kW까지의 선택이 가능하고 교반 용량은 45m³에서 5000m³까지 선택이 가능하므로 매우 경제적이고 기술적인 만족을 할 수 있습니다. 일반 사양의 모델에서 교반 가능한 액체의 최고 온도는 40° C이며, 특수 사양 제품은 90 ° C 액체까지 사용할 수 있고 폭발 위험성이 있는 곳에 사용할 수 있는 방폭형 제품도 생산하고 있습니다. 최신의 유체 설계를 기초로 한 이론과 유동 해석을 이용하여 설계 및 검증된 삼진 수중믹서 입니다

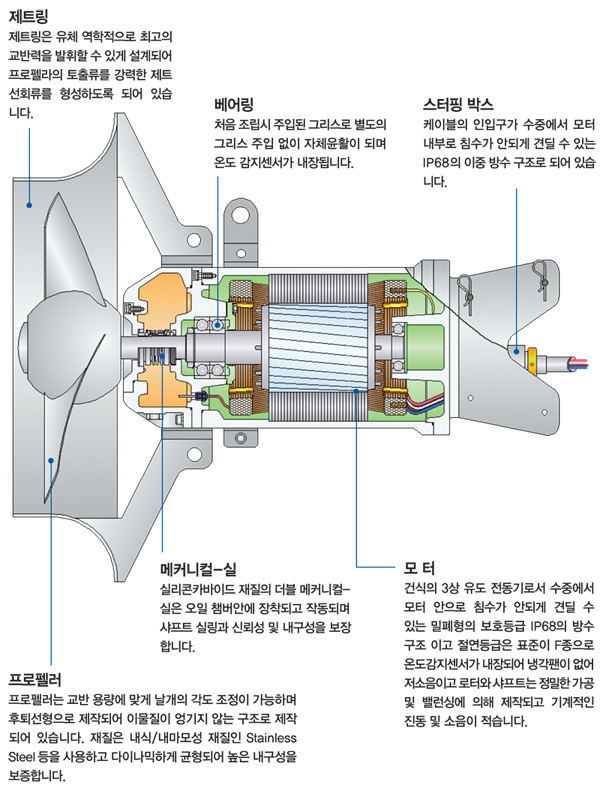

특징
- 강력한 교반력
- 최적화된 설계에 의해 제작된 프로펠러는 높은 효율로 인해 적은 동력으로 많은 유량을 흡입하여 강력한 제트 선회류를 형성하여 원거리까지 강력한 교반력을 지속하고 적은 동력으로 최대의 교반 효과를 발휘합니다. 프로펠러는 이물질이 엉키지 않는 구조로 설계 및 제작되고 SMS Series는 내식/내마모성 재질인 Stainless Steel을 사용하고 SMG Series는 기계적 강도를 향상시킨 FRP를 사용합니다. 그리고 정밀한 가공 및 밸런싱 의해 제작되어 장기간 성능 저하 없이 운전이 가능합니다.
- 최대의 교반효율
- 수중 믹서의 설치 시 위치 각도를 적당한 위치로 조정이 가능하므로 탱크 내의 상태, 크기, 깊이, 유체의 종류, 교반 목적에 따라 적절하게 설치되어 최대의 교반 효율을 얻을 수 있습니다.
- 광범위한 대응
- 삼진 수중 믹서는 여러 가지 종류와 다양한 재질을 제공하므로 액체의 종류, 비중, 점도, 농도, pH 등에 따라 광범위하게 대응할 수 있습니다.
- 설치 및 인양점검이 용이
- 삼진 수중 믹서 설치는 가이드 바에 따라 수중 믹서를 내리는 것만으로 간단하게 설치, 조정, 보수 등을 할 수 있게 되어 있습니다.
- 저소음 저진동
- 삼진 수중 믹서는 정밀한 가공 및 밸런싱에 의해 기계적인 진동 및 소음이 적고 수중에 설치되어 펌프 가동 시에 저소음 저진동으로 환경친화적입니다.
용도
하수, 오수, 폐수, 분뇨 및 각종 혼탁액 등의 처리시 교반농도 균질화침전방지 및 혼합
기술사양

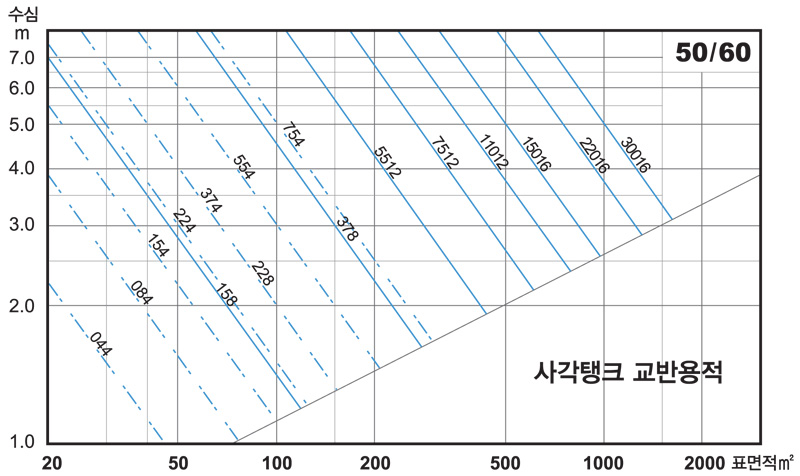

교반용적
원형 태크일 경우는 사각탱크 용적에 약1.5배 정도를 한다.
표준사양
| 형식 Model |
출력 (kW) |
60Hz / 50Hz 회전수 (rpm) |
유량 (㎥/min) |
프로펠라 외경 (mm) |
반력 (N) |
최대교반 용적 (㎥) |
|---|---|---|---|---|---|---|
| SMS-044-2B | 0.4 | ss1800 / ss1500 | 1.8 | 175 | 60 | 45 |
| SMS-084-2B | 0.75 | ss1800 / ss1500 | 3.2 | 185 | 110 | 75 |
| SMS-154-3B | 1.5 | ss1800 / ss1500 | 4 | 200 | 280 | 110 |
| SMS-224-3B | 2.2 | ss1800 / ss1500 | 5.5 | 200 | 360 | 150 |
| SMS-374-3B | 3.7 | ss1800 / ss1500 | 8.5 | 250 | 530 | 200 |
| SMS-554-3B | 5.5 | ss1800 / ss1500 | 11 | 280 | 720 | 300 |
| SMS-754-3B | 7.5 | ss1800 / ss1500 | 15 | 280 | 1100 | 500 |
| SMS-158-3B | 1.5 | ss900 / ss750 | 10 | 370 | 340 | 140 |
| SMS-228-3B | 2.2 | ss900 / ss750 | 15 | 370 | 545 | 200 |
| SMS-378-3B | 3.7 | ss900 / ss750 | 20 | 370 | 1023 | 450 |
| SMS-5512-3B | 5.5 | ss600 / ss500 | 35 | 580 | 1330 | 850 |
| SMS-7512-3B | 7.5 | ss600 / ss500 | 50 | 580 | 1830 | 1280 |
| SMS-11012-3B | 11 | ss600 / ss500 | 65 | 580 | 2680 | 1820 |
| SMS-15016-3B | 15 | ss450 / ss375 | 75 | 770 | 3180 | 2500 |
| SMS-22016-3B | 22 | ss450 / ss375 | 90 | 770 | 4760 | 3650 |
| SMS-30016-3B | 30 | ss450 / ss375 | 110 | 770 | 6570 | 5000 |
전원 (Power source) : 3Phase-50/60Hz-200/220/380/400/440/460/480V

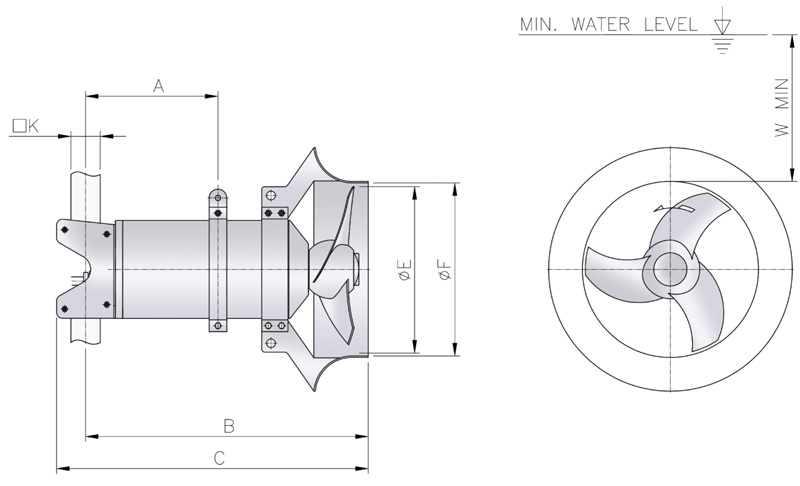

외형치수
| 형식 | A | B | C | E | F | G | J | K | W |
|---|---|---|---|---|---|---|---|---|---|
| SMS-044-2B | 277 | 528 | 604 | 155 | - | 185 | 253 | 60 | 350 |
| SMS-084-2B | 277 | 528 | 604 | 185 | - | 185 | 253 | 60 | 350 |
| SMS-154-3B | 272 | 557 | 633 | 200 | 230 | 250 | 253 | 60 | 400 |
| SMS-224-3B | 335 | 602 | 678 | 200 | 230 | 250 | 253 | 60 | 400 |
| SMS-374-3B | 410 | 735 | 811 | 250 | 300 | 318 | 297 | 60 | 400 |
| SMS-554-3B | 398 | 854 | 930 | 280 | 300 | 318 | 365 | 60 | 400 |
| SMS-754-3B | 398 | 854 | 930 | 280 | 300 | 318 | 365 | 60 | 400 |
| SMS-158-3B | 300 | 669 | 740 | 370 | 380 | 550 | 259 | 60 | 800 |
| SMS-228-3B | 364 | 739 | 810 | 370 | 380 | 550 | 259 | 60 | 800 |
| SMS-378-3B | 364 | 739 | 810 | 370 | 380 | 550 | 259 | 60 | 800 |
| SMS-5512-3B | 453 | 963 | 1061 | 580 | 590 | 830 | 337 | 100 | 1000 |
| SMS-7512-3B | 453 | 963 | 1061 | 580 | 590 | 830 | 337 | 100 | 1100 |
| SMS-11012-3B | 502 | 1013 | 1111 | 580 | 590 | 830 | 337 | 100 | 1100 |
| SMS-15016-3B | 540 | 1200 | 1322 | 770 | 780 | 1080 | 425 | 100 | 1300 |
| SMS-22016-3B | 642 | 1321 | 1455 | 770 | 780 | 1080 | 425 | 100 | 1500 |
| SMS-30016-3B | 642 | 1321 | 1455 | 770 | 780 | 1080 | 425 | 100 | 1500 |
외형 및 사양 등은 사전 고지 없이 변경될 수 있습니다.
