폭기기 카탈로그
AQR Series
삼진 수중폭기기 AQR 시리즈는 수중 축류 펌프와 수중 에어 레터 및 수중 믹서의 설계 개념을 응용하여 최대의 합리적인 설계를 기초로 연구개발한 높은 신뢰성과 내구성 및 경제성 가진 고효율의 폭기 및 교반 장치로서 일반적인 폭기조의 폭기 교반, 원수 조정조 또는 생물 탈인의 혐기 조의 교반 등에 사용할 수 있고 광범위하게 적용할 수 있으며 철저히 품질관리되고 있는 생산라인에서 제작되는 우수한 품질의 폭기 및 교반 장치입니다.

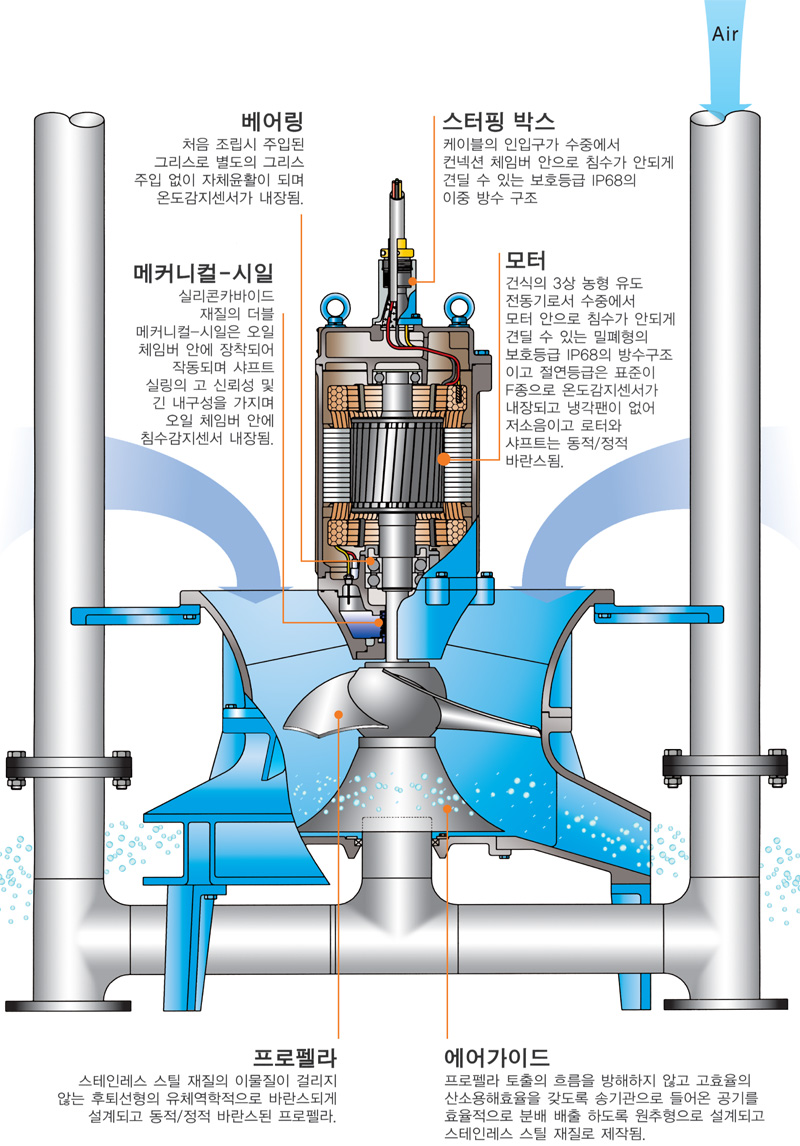

특징
- 우수한 산소용해효율
- 송기관을 통하여 케이싱 내에 수중으로 유입된 공기는 기액 충돌로 인한 기액 혼합 효과와 토출구에서 배출되는 기액혼합류에 의한 강력한 교반 대류 효과와 미세기포의 발생으로 인한 고도의 산소 이동 효과로 가장 우수한 산소 용해 효율을 얻을 수 있습니다.
- 강력한 교반력
- 최적화된 설계에 의해 제작된 프로펠러는 높은 효율로 인해 적은 동력으로 많은 유량을 흡입하여 토출구로 사출시켜 강력한 교반력을 얻을 수 있습니다. 프로펠러의 구조는 오수의 오물이 막히지 않고 잘 통과하도록 되어있고 프로펠러는 표준 재질을 내식, 내마모성의 Stainless Steel을 사용하고 정밀한 가공과 정밀한 바란싱에 의해 제작되어 장기간 성능 저하 없이 운전이 가능합니다.
- 교반 또는 폭기로 용도변경 용이
- 송기관의 송기량 조절밸브의 개폐만으로 호기 또는 혐기 처리를 용이하게 할 수 있습니다.
- 산소공급량의 조절 용이
- 송기관의 송기량 조절밸브의 조정만으로 용이하게 산소 공급량을 조절할 수 있어 오수 부하량의 변동에 신속하게 대응할 수 있습니다.
- 기존설비된 폭기조에도 적용 용이
- 기존 정방향, 원형 및 장방향 등의 폭기조에도 큰 개조공사 없이 설치 가능합니다.
- 설치 및 인양점검 용이
- 수중폭기기를 바닥에 앵카 볼트 등으로 고정을 시키지 않아도 되므로 설치 및 인양 점검을 용이하게 할 수 있습니다.
용도
하수, 오수, 폐수, 하천수 등의 처리시 교반 및 폭기각종 혼탁액의 교반
기술사양

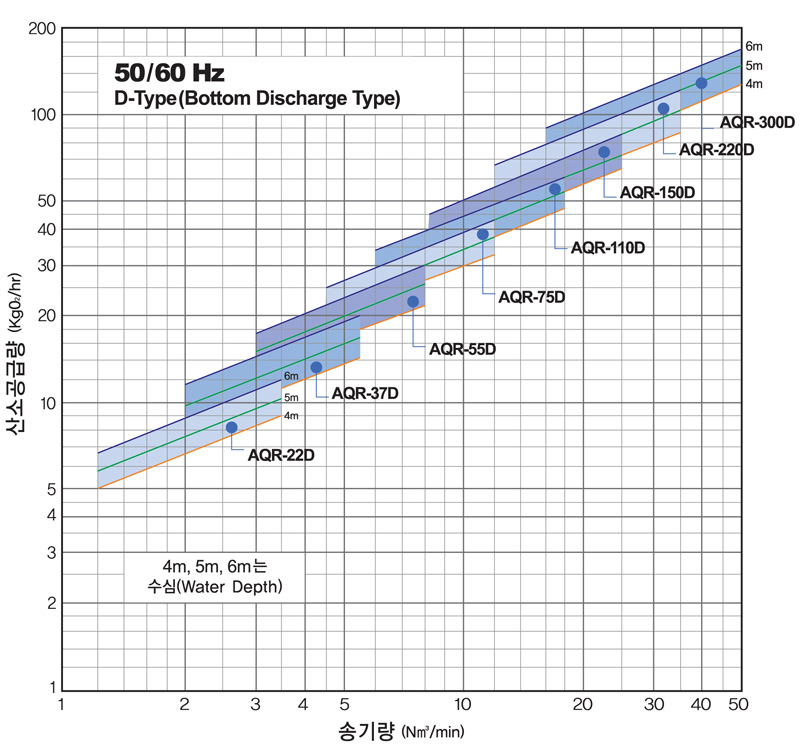

D-Type 성능곡선 (하부토출형)

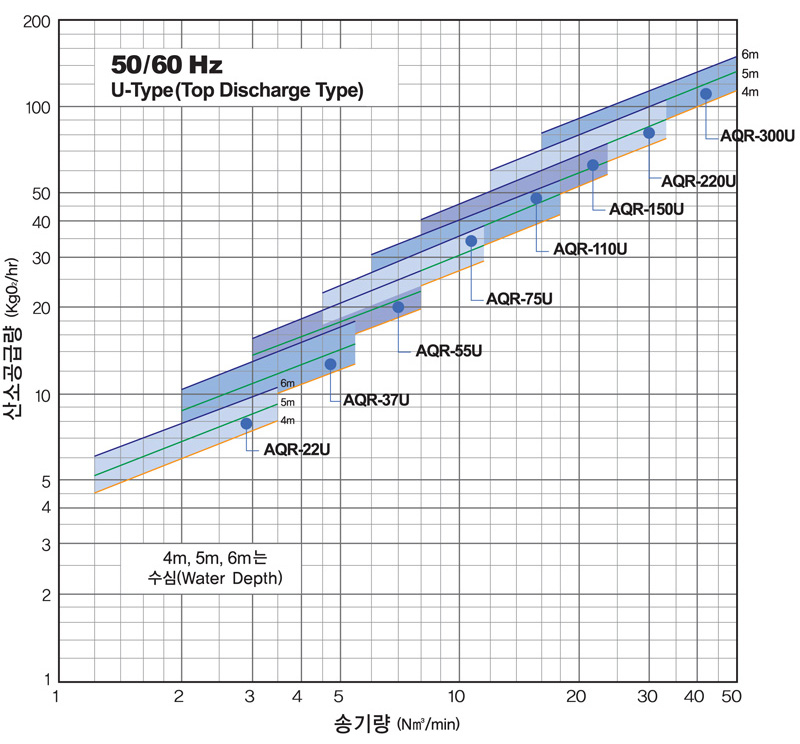

U-Type 성능곡선 (상부토출형)
D-Type 사양 (하부토출형)
| 형식 Mode |
출력 (Kw) |
송기량 범위 (N㎥/min) |
표준성능 (5m) |
최대교반용적 (㎥) |
최대면적 (㎥) |
최대길이 (㎥) |
최소순환유량 (㎥/min) |
필요 공기압 (mmAq) |
|
|---|---|---|---|---|---|---|---|---|---|
| 송기량 범위 (N㎥/min) |
산소공급량 (KgO2/hr) |
||||||||
| AQR-22D | 2.2 | 1.2~3.5 | 2.2 | 8.1 | 430 | 75 | 12 | 15 | 수심+150 |
| AQR-37D | 3.7 | 2.0~5.5 | 3.6 | 13.8 | 740 | 116 | 14 | 23 | 수심+150 |
| AQR-55D | 5.5 | 3.0~8.0 | 6.0 | 21.5 | 1100 | 184 | 18 | 35 | 수심+200 |
| AQR-75D | 7.5 | 4.5~12.0 | 9.0 | 32.5 | 1500 | 250 | 22 | 50 | 수심+200 |
| AQR-110D | 11 | 6.0~18.0 | 13.0 | 45.5 | 2200 | 390 | 25 | 65 | 수심+250 |
| AQR-150D | 15 | 9.0~25.0 | 20.0 | 65.0 | 2800 | 470 | 31 | 83 | 수심+250 |
| AQR-220D | 22 | 12.0~35.0 | 26.0 | 92.0 | 4000 | 650 | 35 | 95 | 수심+250 |
| AQR-300D | 30 | 16.0~50.0 | 36.0 | 125.0 | 5500 | 920 | 42 | 110 | 수심+250 |
Power sorce : 3Phase-50/60Hz-200/220/380/400/440/460/480V
U-Type 사양 (상부토출형)
| 형식 Mode |
출력 (Kw) |
송기량 범위 (N㎥/min) |
표준성능 (5m) |
최대교반용적 (㎥) |
최대면적 (㎥) |
최대길이 (㎥) |
최소순환유량 (㎥/min) |
필요 공기압 (mmAq) |
|
|---|---|---|---|---|---|---|---|---|---|
| 송기량 범위 (N㎥/min) |
산소공급량 (KgO2/hr) |
||||||||
| AQR-22U | 2.2 | 1.2~3.5 | 2.2 | 7.8 | 360 | 60 | 10 | 14 | 수심+150 |
| AQR-37U | 3.7 | 2.0~5.5 | 3.6 | 12.6 | 620 | 105 | 12 | 21 | 수심+150 |
| AQR-55U | 5.5 | 3.0~8.0 | 6.0 | 20.6 | 920 | 154 | 15 | 33 | 수심+200 |
| AQR-75U | 7.5 | 4.5~12.0 | 9.0 | 31.0 | 1250 | 210 | 20 | 45 | 수심+200 |
| AQR-11U | 11 | 6.0~18.0 | 13.0 | 42.5 | 1850 | 310 | 23 | 62 | 수심+200 |
| AQR-150U | 15 | 9.0~25.0 | 20.0 | 60.5 | 2500 | 415 | 27 | 82 | 수심+250 |
| AQR-22U | 22 | 12.0~35.0 | 26.0 | 85.3 | 3600 | 600 | 33 | 94 | 수심+250 |
| AQR-300U | 30 | 16.0~50.0 | 36.0 | 118.2 | 5000 | 835 | 40 | 108 | 수심+250 |
Power sorce : 3Phase-50/60Hz-200/220/380/400/440/460/480V
외형치수

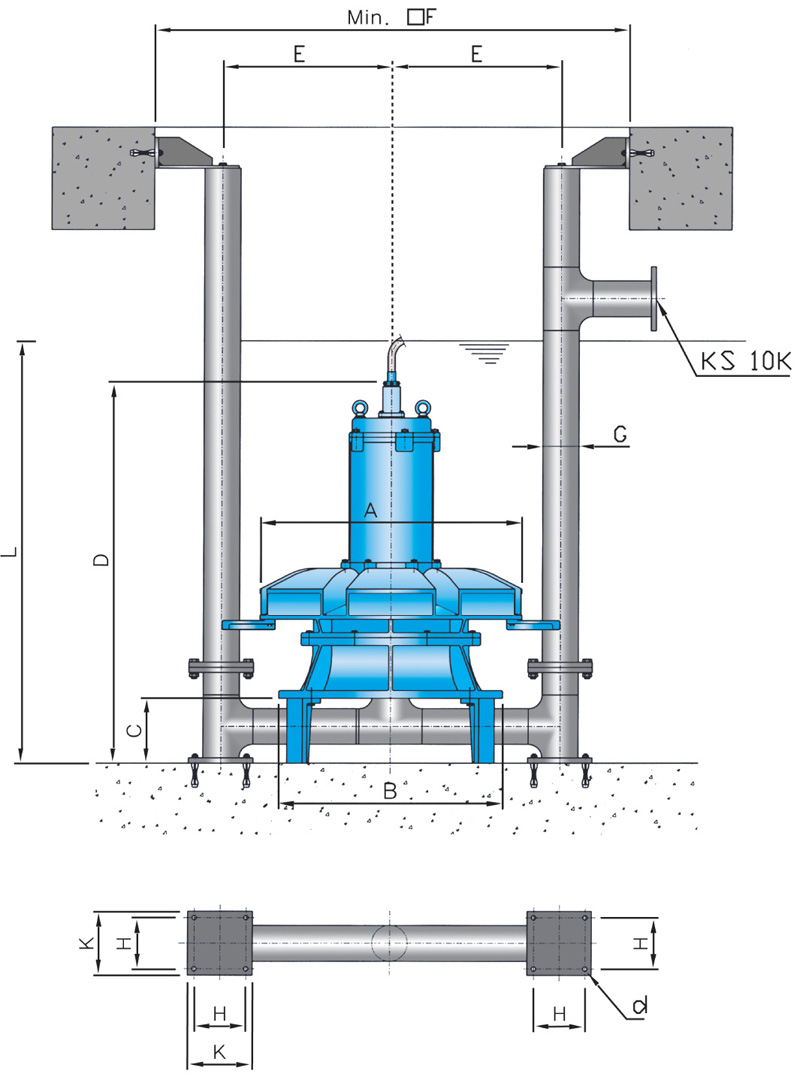

D-Type

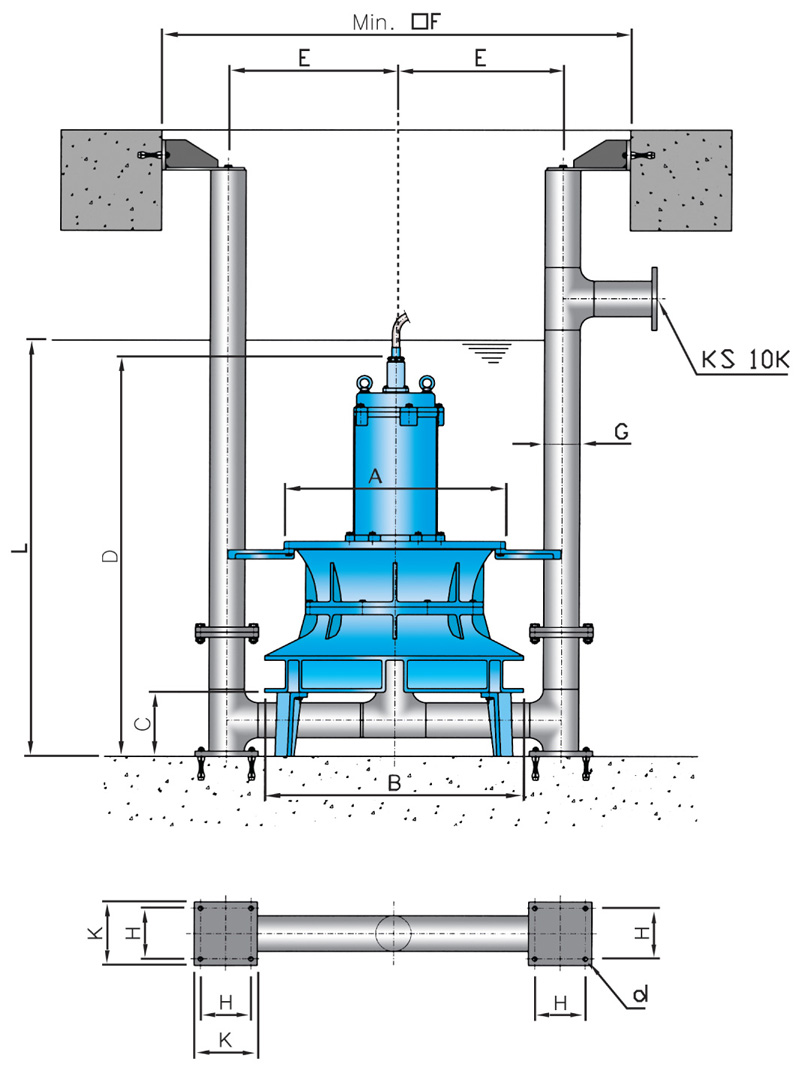

U-Type
D-Type (하부토출형)
| Model | A | B | C | D | E | F | G | H | K | L | D |
|---|---|---|---|---|---|---|---|---|---|---|---|
| AQR-22D | 627 | 670 | 151 | 1096 | 430 | 1050 | 65A | 150 | 200 | 1200 | 14 |
| AQR-37D | 627 | 740 | 170 | 1120 | 460 | 1150 | 80A | 150 | 200 | 1200 | 14 |
| AQR-55D | 872 | 890 | 230 | 1539 | 560 | 1350 | 100A | 200 | 250 | 1600 | 16 |
| AQR-75D | 872 | 1020 | 255 | 1543 | 660 | 1600 | 125A | 200 | 250 | 1600 | 16 |
| AQR-110D | 872 | 1300 | 290 | 1678 | 800 | 1850 | 150A | 200 | 250 | 1800 | 16 |
| AQR-150D | 1466 | 1590 | 290 | 1990 | 950 | 2150 | 150A | 250 | 300 | 2100 | 18 |
| AQR-220D | 1466 | 2100 | 395 | 2198 | 1230 | 2760 | 200A | 250 | 300 | 2200 | 18 |
| AQR-300D | 1466 | 2600 | 435 | 2326 | 1570 | 3500 | 250A | 250 | 300 | 2500 | 18 |
U-Type (상부토출형)
| Model | A | B | C | D | E | F | G | H | K | L | D |
|---|---|---|---|---|---|---|---|---|---|---|---|
| AQR-22U | 680 | 630 | 151 | 1096 | 430 | 1050 | 65A | 150 | 200 | 1200 | 14 |
| AQR-37U | 750 | 630 | 170 | 1120 | 460 | 1150 | 80A | 150 | 200 | 1200 | 14 |
| AQR-55U | 900 | 880 | 230 | 1539 | 560 | 1350 | 100A | 200 | 250 | 1600 | 16 |
| AQR-75U | 1100 | 880 | 255 | 1543 | 660 | 1600 | 125A | 200 | 250 | 1600 | 16 |
| AQR-110U | 1300 | 880 | 290 | 1678 | 800 | 1850 | 150A | 200 | 250 | 1800 | 16 |
| AQR-150U | 1600 | 1500 | 290 | 1990 | 950 | 2150 | 150A | 250 | 300 | 2100 | 18 |
| AQR-220U | 2100 | 1500 | 395 | 2198 | 1230 | 2760 | 200A | 250 | 300 | 2200 | 18 |
| AQR-300U | 2600 | 1500 | 435 | 2326 | 1570 | 3500 | 250A | 250 | 300 | 2500 | 18 |

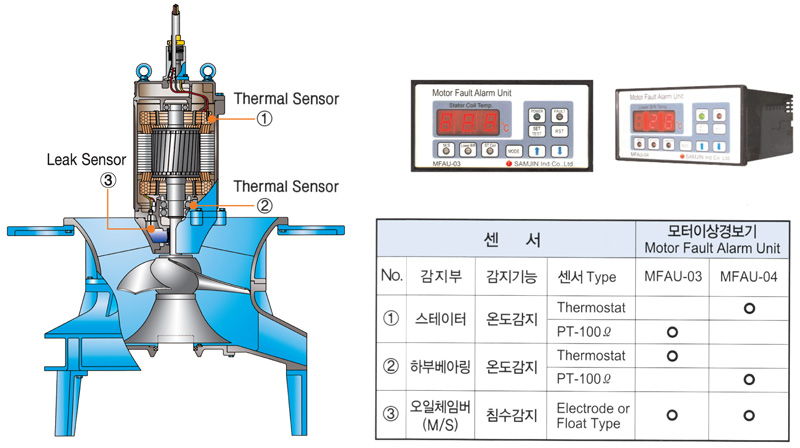

삼진 수중폭기기 안전보호 장치
삼진 수중폭기기용 안전보호장치는 수중모터 내에 내장되는 센서류와 센서류와 연결되는 모터이상경보기(모니터링 유니트)로 구성되어 있습니다. 센서류는 온도감지기 센서와 침수 감지센서로 크게 2종류로 분류되는데 센서류는 수중모터 내에 내장되어 모터 이상경 보기(모니터링 유니트)와 연결 시 모터의 스테이터 코일 및 하부 베어링이 이상 발열 시 및 메카니컬실(구동부)가 기밀이 파손되어 오일 체임버 부위가 침수 시에 자동으로 감지하여 이상 상태를 모터 이상경 보기(모니터링 유니트)에 표시하고 출력 신호(릴레이 접점)를 내보내 출력 접점을 MCC 등과 연동시에 수중폭기기의 가동을 즉시 중단시켜 수중폭기기의 더 큰 손상을 방지하여 줍니다.
삼진 수중폭기기 설치형식

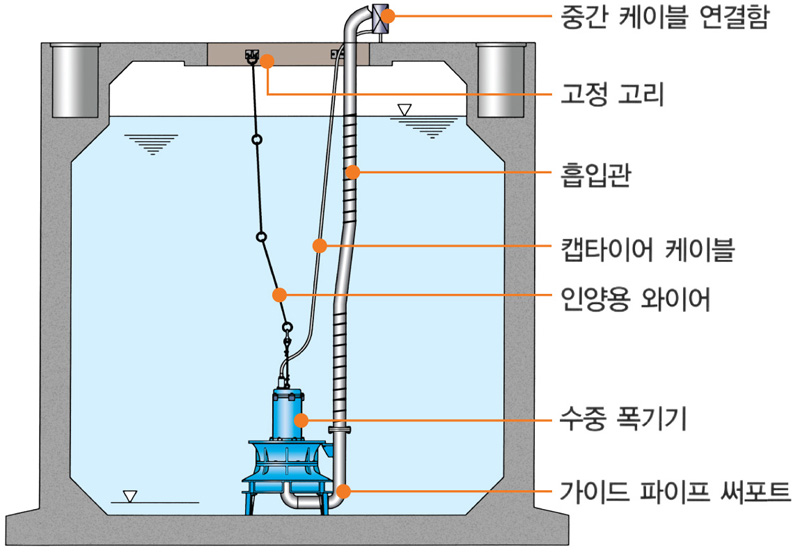

이동식 타입

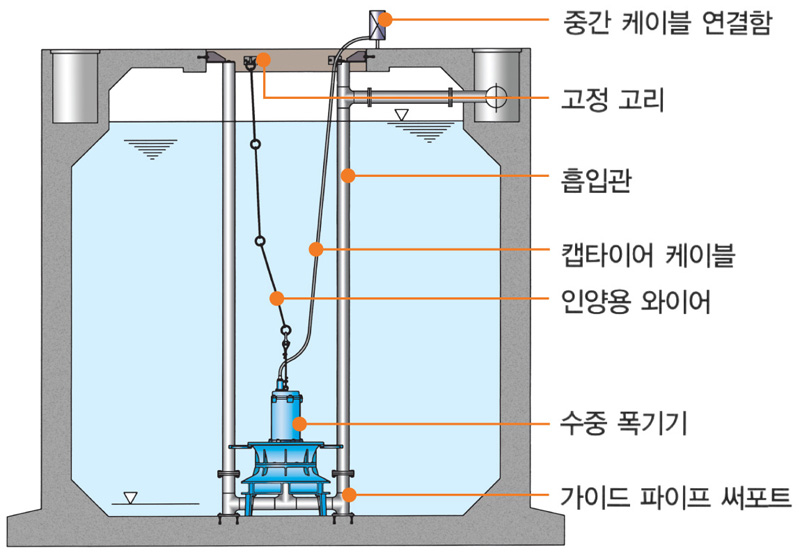

고정식 타입
