LPZ Series
삼진 LP gas 용 실레스 캔드 모터펌프 LPZ 시리즈는 최대의 합리적인 설계를 기초로 국내 최초로 1988년에 연구개발한 높은 신뢰성, 높은 안전성, 내구성 및 경제성을 가진 고효율의
LP gas 용 캔드 모터펌프로서 누설이 전혀 없고 기타 여러 가지 특징을 가지며 철저한 품질관리가 되고 있는 생산라인에서 성심을 다해 제작되는 우수한 품질의 gas 용 펌프입니다.
풍부한 경험과 장시간의 안정된 운전 실적이 LP gas 용 펌프로서의 신뢰성을 보증합니다.

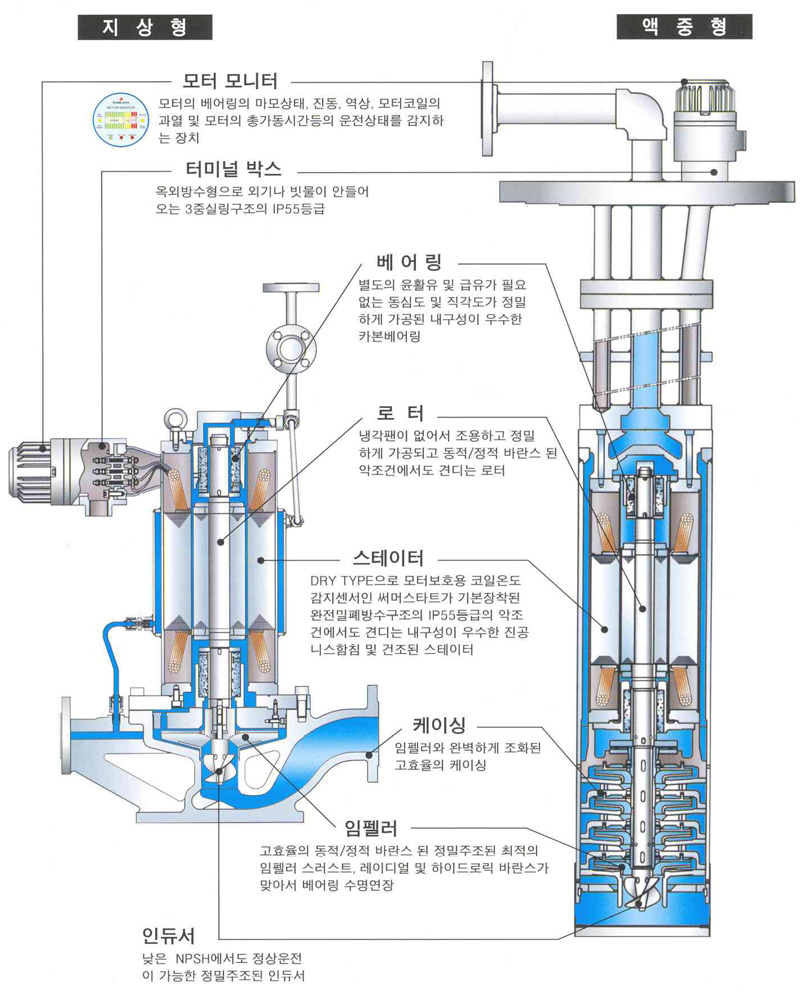

특징
- LP gas 무누설
- 종래의 LP gas 펌프와는 달리 모터와 펌프를 연결하는 축에 패킹이나 메커니컬실 등 액 누설의 원인이 되는 실링 부가 없기 때문에 축 밀폐의 파손으로 누설에 의한 사고는 전혀 일어날 수 없는 구조입니다. 취급액의 누설에 따른 위험성, 공해 및 환경오염으로부터 안전합니다.
- 저소음, 저진동
- 일반적인 모터에서 소음원은 모터의 냉각팬 및 커플링 등입니다. 삼진 LP gas 용 캔드 모터펌프는 소음 원인 냉각팬 및 커플링이 없기 때문에 일반적으로 50dB 이하의 낮은 소음과 20㎛ 이하의 낮은 진동이므로 환경친화적입니다.
- 낮은 유지관리보수비용
- 메커니컬실이 없는 구조라 메커니컬실을 주기적으로 갈아주는 비용이 없어서 유지 보수 비용이 절감됩니다.
- 유량변화에 따른 적은 토출압의 변화
- 양정의 변화가 적기 때문에 디스펜서의 사용수가 증가되어도 충전 속도는 일정하기 때문에 매우 효율적입니다.
- 안전보호장치
- 안전운전반은 삼진 LP gas 용 캔드 모터펌프에 적합하게 설계된 운전반으로서 안전에 역점을 두고 설계 및 제작되었습니다. 과부하, 역상, 결상, 공운전, 과열 및 지락을 감지하고 이상 시 펌프 운전을 정지시킵니다. 모터에는 카본 베어링 등의 마모상태, 모터펌프의 진동, 모터의 역회전 및 모터의 총 가동시간을 감시할 수 있는 모터 모니터가 부탁되어 있습니다. 그리고, 모터 코일 과열 보호용 온도감지센서인 서머 스타트가 기본적으로 장착되어 이상상태에서의 과열로 인한 모터 코일의 소손을 방지합니다.
용도
LP gas 자동차 및 용기 충전소석유정제, 석유화학, 선박등에서의 LP gas 이송용
기술사양
50Hz 사양
| Pump Model | 출력 kW |
회전수 rpm |
유량 ℓ/min |
전양정 m |
차압 kgf/㎠G |
NPSHr m |
|
|---|---|---|---|---|---|---|---|
| 지상형 | LI1C-21E5 | 3.7 | 3000 | 120 | 80 | 4.0 | 0.5 |
| LI1C-22E5 | 5.5 | 3000 | 200 | 80 | 4.0 | 0.5 | |
| LI2G-31E5 | 11.0 | 3000 | 400 | 80 | 4.0 | 0.7 | |
| LI1D-31E5 | 11.0 | 3000 | 1000 | 55 | 2.9 | 2.0 | |
| LI3C-33E5 | 18.0 | 3000 | 1000 | 55 | 2.9 | 2.0 | |
| 액중형 | LS1A-12H5 | 1.5 | 3000 | 40 | 30 | 1.5 | 0.3 |
| LS6A3-21E5 | 3.7 | 3000 | 120 | 80 | 4.0 | 0.4 | |
| LS6A4-22E5 | 5.5 | 3000 | 200 | 80 | 4.0 | 0.5 | |
| LS7A3-30E5 | 7.5 | 3000 | 400 | 80 | 4.5 | 0.5 | |
| LS7A4-31E5 | 11 | 3000 | 400 | 100 | 4.5 | 0.5 | |
50Hz 성능곡선
60Hz 사양
| Pump Model | 출력 kW |
회전수 rpm |
유량 ℓ/min |
전양정 m |
차압 kgf/㎠G |
NPSHr m |
|
|---|---|---|---|---|---|---|---|
| 지상형 | LI1B-21E6 | 3.7 | 3600 | 120 | 80 | 4.2 | 0.5 |
| LI1B-22E6 | 5.5 | 3600 | 200 | 80 | 4.2 | 0.5 | |
| LI1C-30E6 | 7.5 | 3600 | 200 | 100 | 5.2 | 0.5 | |
| LI1C-31E6 | 11.0 | 3600 | 200 | 120 | 6.2 | 0.5 | |
| LI2G-31E6 | 11.0 | 3600 | 400 | 100 | 5.2 | 0.7 | |
| LI2G-32E6 | 15.0 | 3600 | 400 | 120 | 6.2 | 0.7 | |
| LI3C-33E6 | 18.0 | 3600 | 1000 | 75 | 3.9 | 2.0 | |
| 액중형 | LS1A-12H6 | 1.5 | 3600 | 40 | 30 | 1.5 | 0.3 |
| LS6A3-21E6 | 3.7 | 3600 | 120 | 80 | 40 | 0.4 | |
| LS6A3-22E6 | 5.5 | 3600 | 200 | 80 | 40 | 0.4 | |
| LS6A4-22E6 | 5.5 | 3600 | 200 | 100 | 5.0 | 0.5 | |
| LS7A2-30E6 | 7.5 | 3600 | 400 | 80 | 4.5 | 0.5 | |
| LS7A3-31E6 | 11.0 | 3600 | 500 | 100 | 5.2 | 0.5 | |
전원 (Power source) : 3Phase-60Hz-220/230/380/440/460/480V
60Hz 성능곡선
외형치수
지상형
액중형
| Pump Model | A | B | C | D | E | G | I | |
|---|---|---|---|---|---|---|---|---|
| 지상형 | LI1B-21E6 | 870 | 160 | 260 | 570 | - | - | - |
| LI1B-22E6 | 900 | 160 | 260 | 570 | - | - | - | |
| LI1C-21E5 | 870 | 160 | 260 | 570 | - | - | - | |
| LI1C-22E5 | 900 | 160 | 260 | 570 | - | - | - | |
| LI1C-30E6 | 925 | 160 | 260 | 570 | - | - | - | |
| LI1C-31E6 | 975 | 160 | 260 | 570 | - | - | - | |
| LI1D-31E5/6 | 975 | 160 | 260 | 570 | - | - | - | |
| LI2G-31E5/6 | 1000 | 165 | 320 | 550 | - | - | - | |
| LI2G-32E6 | 1080 | 165 | 320 | 550 | - | - | - | |
| LI2G-33E5/6 | 1150 | 165 | 320 | 550 | - | - | - | |
| 액중형 | LS1A-12H5/6 | 2000~4500 | 156 | 1035 | 765~3265 | 200 | 300 | 300 |
| LS6A3-21E5/6 | 2000~4500 | 156 | 760 | 1040~3540 | 200 | 300 | 300 | |
| LS6A3-22E6 | 200~4500 | 156 | 770 | 1030~3530 | 200 | 300 | 300 | |
| LS6A4-22E5/6 | 200~4500 | 156 | 840 | 960~3460 | 200 | 450 | 350 | |
| LS7A2-30E6 | 200~4500 | 156 | 931 | 869~3369 | 200 | 450 | 350 | |
| LS7A3-30E5 | 200~4500 | 156 | 999 | 801~3301 | 200 | 450 | 350 | |
| LS7A3-31E6 | 200~4500 | 156 | 999 | 801~3301 | 200 | 450 | 350 | |
| LS7A4-31E5 | 200~4500 | 156 | 1067 | 733~3233 | 200 | 450 | 350 | |
